SAÉ1.03 – Découvrir un dispositif de transmission

Présentation du projet

Nom de notre projet : Découvrir un dispositif de transmission

Objectifs du projet : Dans cette SAE, nous avons dû créer et connecter des câbles Ethernet. Nous avons également relié une succursale et effectué des mesures de signaux.

Durée et échéances :
Formation encadrée : 7h, dont 5h de TP
Projet : 16h

Compétences développées :
• AC0211 : Mesurer et analyser les signaux
• AC0213 : Déployer des supports de transmission
• AC0215 : Communiquer avec un client ou un collaborateur

Ressources Mobilisées :
• R103 Réseaux locaux et équipements actifs
• R104 Fondamentaux des systèmes électroniques
• R105 Supports de transmission pour les réseaux locaux
• R106 Architecture des systèmes numériques et informatiques
• R110 Anglais de communication et initiation au vocabulaire technique
• R111 Expression-Culture-Communication Professionnelles 1
• R113 Mathématiques du signal
• R114 Mathématiques des transmissions

Journal de bord

Tâches réalisées :
Dans ce projet, nous étions plusieurs, ce qui nous a permis de diviser les tâches. Certains sertissaient les câbles Ethernet, d’autres effectuaient des mesures au niveau du POE, d’autres encore mesuraient la puissance du signal dans le bâtiment et à l’extérieur.

Outils utilisés :
Google, Google Drive, Google Slides, Google Docs, Acrylic Analyser, Acrylic Heatmaps

Difficultés rencontrées :
Une des principales difficultés que nous avons rencontrées concerne le sertissage : il y avait un faux contact, ce qui provoquait des erreurs.

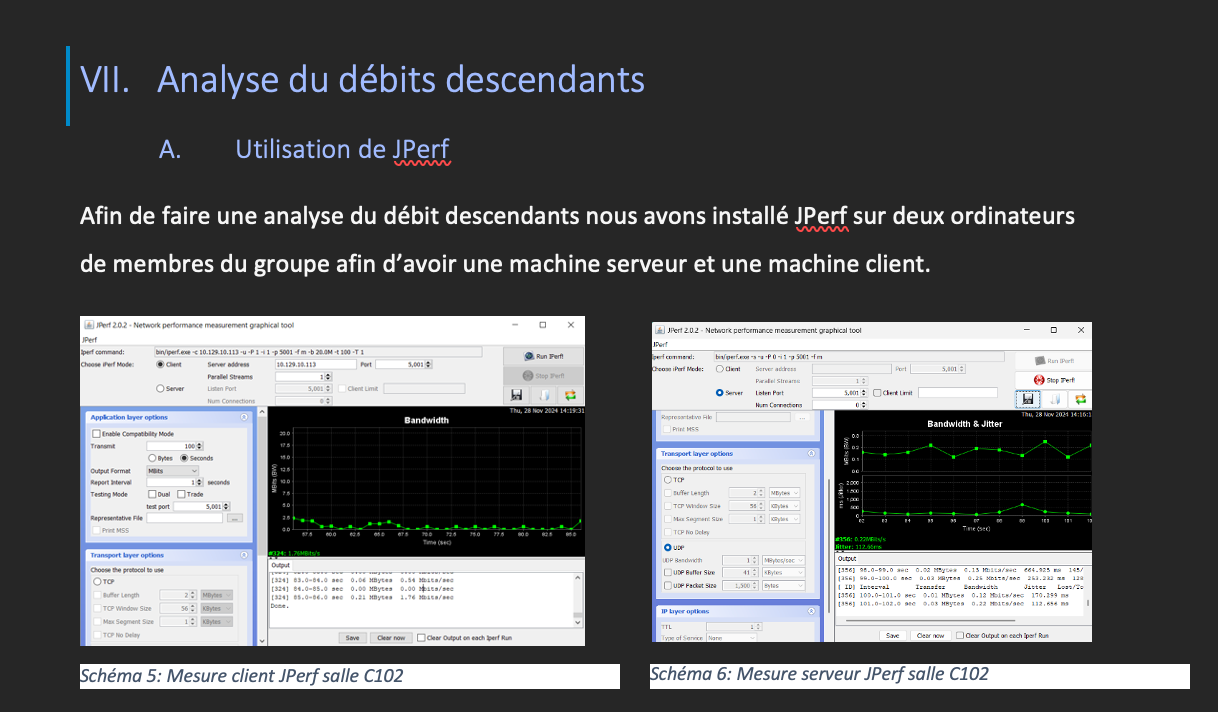

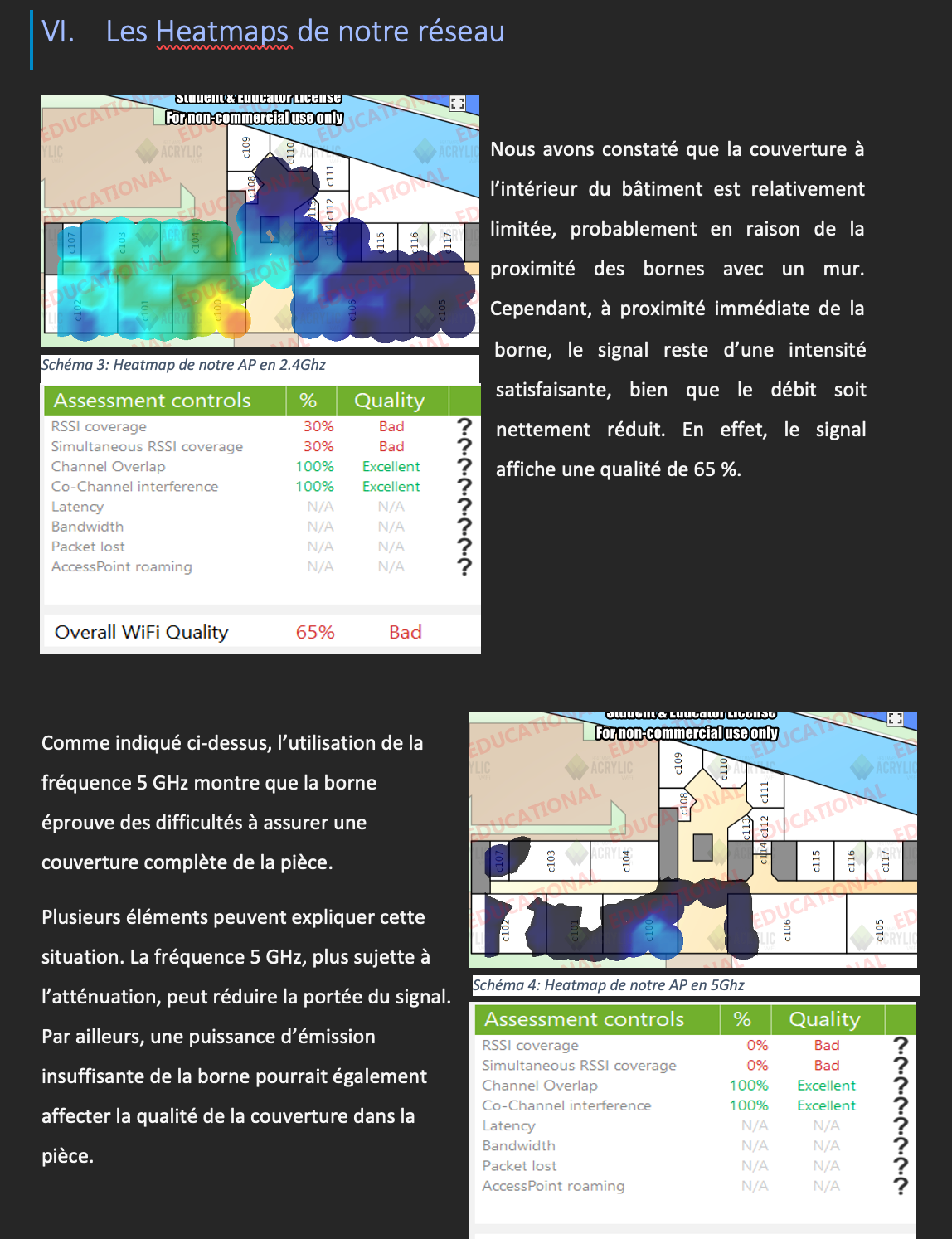

Captures ou preuves du travail réalisé :

Retour d’expérience :
Cette SAE fut longue mais nous a permis de découvrir l’aspect physique du réseau. Nous avons appris à sertir des câbles Ethernet faire des mesures de signaux ainsi qu’une heatmap.
